CALIBRACION DE EQUIPOS VLF

      Montajes Alhama está capacitada para calibrar equipos de ensayo VLF de onda senoidal y demás formas de onda, en laboratorio, e in Situ, con certificado de resultados, para ello dispone de la instrumentación más avanzada y de patrones precisos reconocidos para esta aplicación. Los parámetros que se calibran son voltaje, corriente, y frecuencia. Se recomienda una calibración anual de los equipos VLF para cumplir con las normas IEC 60060-3, e IEEE 400.2. La calibración periódica le ayuda a alcanzar un alto nivel de calidad en sus mediciones, y la confianza y credibilidad de sus clientes. Montajes Alhama ofrece el suministro de equipos VLF nuevos con o sin medida de Tangente Delta y Descargas Parciales, alquiler de equipos, servicio técnico, calibración, formación, demostraciones, y presentaciones.

       La calibración de un equipo VLF se realiza fundamentalmente para tener la seguridad de que un equipo descalibrado no pueda aplicar al objeto bajo ensayo una tensión excesiva poniendo en riesgo su aislamiento. En la misma línea, la calibración garantiza igualmente que, en las pruebas, por ejemplo, de cables antiguos con muchos años de servicio se les aplica la tensión correcta para no subestimar posibles defectos potenciales o fallas.

      Montajes Alhama S.L.U. realiza la calibración bajo el estándar internacional IEC 50602, por comparación directa utilizando un digitalizador de alta velocidad de 6,½ dígitos con precisión básica de 0,0025% y una velocidad de muestreo de 1.000.000 de medidas por segundo, un Kilo voltímetro patrón de alta precisión con especificaciones extremadamente estables, como referencia de carga se utiliza un condensador patrón de muy alta estabilidad, aplicando durante la calibración tensiones de 1 a 100 KV, y comparando las lecturas de voltaje y de frecuencia del equipo VLF con las que se obtienen con el patrón. Para la calibración de corriente se utiliza un senor de efectos Hall de altas prestaciones en frecuencia, y muy alta precisión de medida.

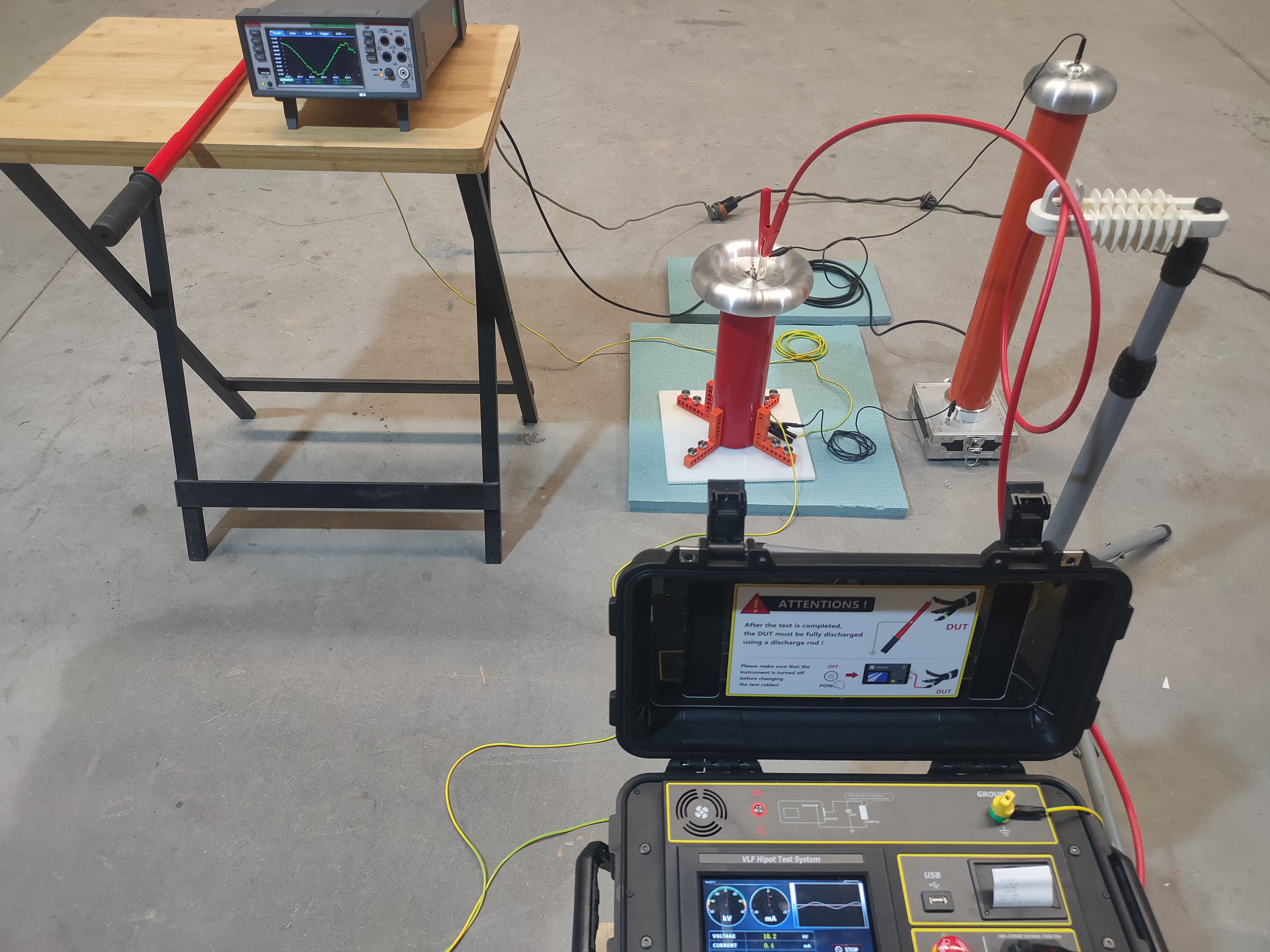

      imagen correspondiente a la calibración de "voltaje y frecuencia" de un equipo VLF, en nuestro laboratorio. Todos los equipos de ensayo VLF se calibran siempre en voltaje, corriente, y frecuencia.

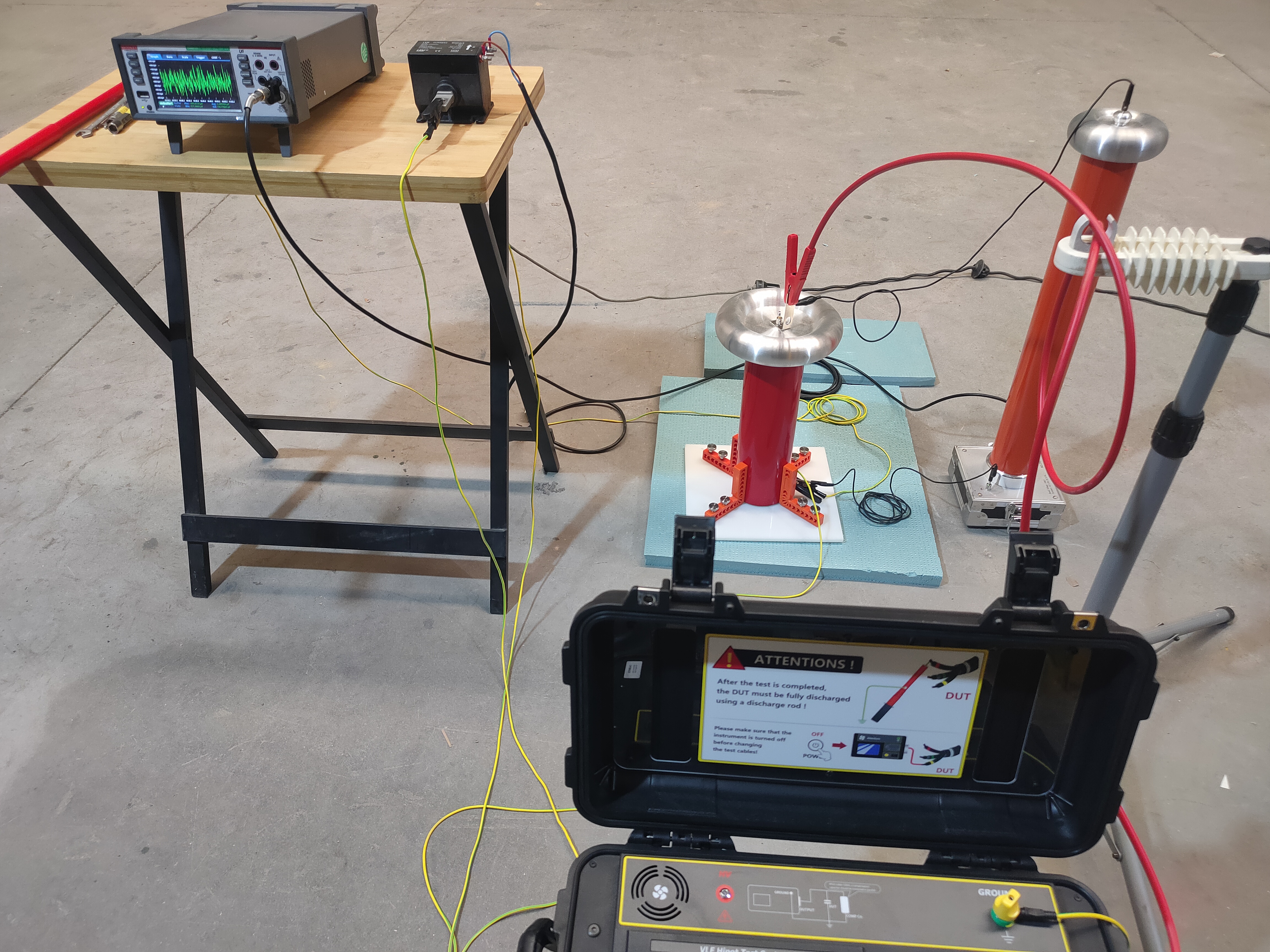

      Imagen perteneciente a la calibración de "corriente" del mismo equipo VLF mostrado en la imagen anterior. La calibración de corriente se realiza mediante un sensor de corriente de efectos Hall de muy alta precisión, para la medida de corriente pulsada, el cual dispone de una banda de frecuencia desde DC hasta 1 MHz, con una precisión en la media de corriente de 0,0018% en DC según estándar IEC61010-1.

      Posteriormente a la calibración se emite un certificado firmado y sellado, más una tabla que contiene los valores de voltaje, corriente, y frecuencia, registrados por el digitalizador, y las desviaciones sobre la medida de las magnitudes ajustadas en el equipo VLF que se ensaya, cuando el mismo se encuentra en funcionamiento. Todo ello garantiza que los equipos de ensayo cumplan siempre con los requisitos de calidad, trazabilidad, y fiabilidad que exigen los clientes.

      Las pruebas de VLF a cables de MT o AT solo dicen que el cable ha soportado una determinada sobre tensión durante un tiempo de ensayo, pero no dicen nada de las condiciones reales del cable. Por este motivo conviene asegurar el aislamiento del conductor mediante la prueba VLF, más el ensayo del aislamiento de su cubierta protectora, que al fin y al cabo es la capa aislante que soporta el trato mecánico durante el montaje del cable, y posteriormente durante el servicio. Aun así, con todo ello, un cable "envejecido" podrá soportar una prueba favorable del tipo VLF en el aislamiento del conductor, más un ensayo de aislamiento de la cubierta protectora, y continuaremos desconociendo el estado real del cable, el cual podría fallar mañana debido a una arborescencia acuosa elevada, o a un nivel de DPs (Descargas Parciales) inusualmente alto, que no presentaron falla durante los ensayos.

      Para cables conductores "críticos", es decir, de larga longitud por lo cual su coste es alto, que además alimentan procesos importantes, los cuales no se pueden detener, se debería asegurar su aislamiento con otras medidas adicionales de contraste como, la medida de capacidad entre el conductor y la pantalla, la medida de la Tgδ “Tangente delta”, y la medida de las DPs “Descargas Parciales", con todo ello podremos tener una imagen o criterio reforzado de las condiciones reales de aislamiento con las que operan los conductores.
