Análisis de respuesta en barrido de frecuencia (SFRA) Transformer Deformation, modelo E.L.M. 1G-2

DESCRIPCIÓN DEL PRODUCTO
E.L.M.1G-2 es un instrumento de prueba muy completo. E.L.M.1G-2 incluye un analizador de respuesta de frecuencia de barrido con un sorprendente rango de barrido de 100 micro-Hz a 150 MHz. Este dispositivo compacto ha sido desarrollado para profesionales que requieren análisis de respuesta de frecuencia en un amplio espectro de frecuencias. Los ingenieros de audio y sistemas, y los investigadores también pueden beneficiarse de las muchas características de los instrumentos. Para lograr su rendimiento sin precedentes, el producto utiliza un filtro de banda extremadamente estrecha, así como un algoritmo de ajuste de rango automático para cada medición. La interfaz es de fácil uso e intuitiva.
CARACTERÍSTICAS TÉCNICAS
SFRA de alto rango dinámico de banda ancha
• Parámetros: ganancia, fase e impedancia.
• Rango de frecuencia: 100 micro-Hz a 150 MHz.
• Filtro de banda extremadamente estrecha para mediciones precisas.
• Ajuste óptimo personalizado del rango para cada medición.
• Resolución de frecuencia: menos de 1 µHz.
• Rendimiento dinámico: 140 dB.
• Barrido: logarítmico y lineal.
• Precisión: 0.02 dB, 0.02o (a 1 KHz).
• Acoplamiento: AC, DC.
• GUI intuitiva.
Otras
• API personalizada para controlar todas las características.
• Software compatible con Windows 7, 8, 8.1 y 10.
• Temperatura de almacenamiento, rango -20ºC a +60ºC.
• Temperatura de uso, rango -5ºC a +55ºC.
• Grado de humedad de uso, hasta 99%.

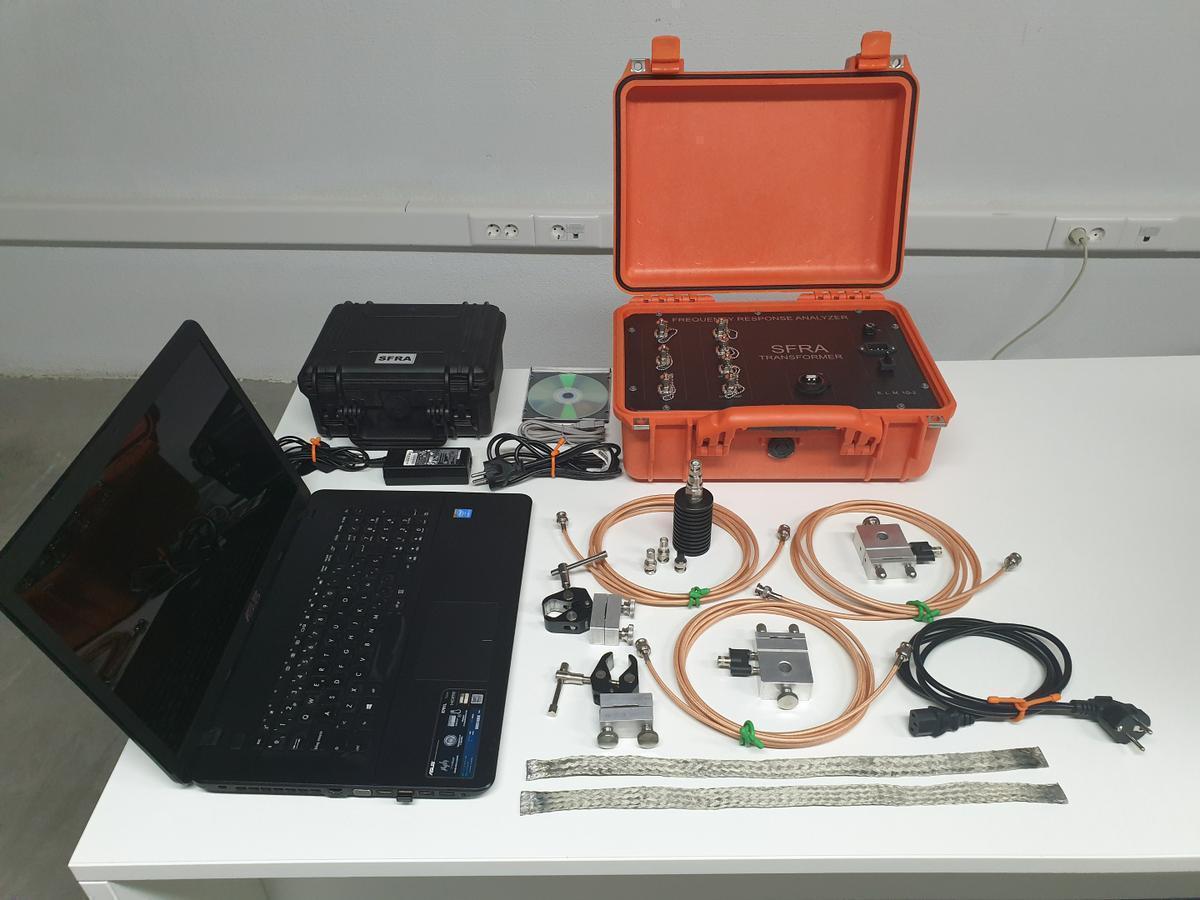

• Equipo dentro de maleta super resistente con grado de estanqueidad IP67.
• Tamaño: 41x17 cm.
• Peso del equipo: 2 Kgr.
• Peso de los accesorios: 2,5 Kgr.
FUNCIONES Y APLICACIONES PRINCIPALES
Usando el análisis SFRA se pueden detectar los siguientes problemas en una base comparativa:
Cables
- Problemas de contacto.
- Deformación mecánica.
Cambiador de tomas
- Problemas de contacto en el selector de toma y en el interruptor de derivación.
- Circuito abierto, espiras en corto, or conexiones de alta resistencia en el OLTC.
- Problemas de contacto en el DETC.
Devanados
- Cortocircuitos entre devanados.
- Espiras cortocircuitadas o abiertas.
- Cortocircuitos entre hebras.
- Circuitos abiertos en hebras paralelas.
- Deformación mecánica.
- Problemas de contacto, circuitos abiertos.
- Deformación axial y radial del devanado.
- Desplazamientos entre devanados de alta y baja tensión.
- Colapso parcial del devanado.
Núcleo
- Deformación mecánica.
- Laminados del núcleo cortocircuitados.
- Magnetismo residual.
- Conexión a tierra defectuosa de núcleo o pantallas.
- Movimiento del núcleo.
- Estructuras de sujeción rotas.
- Conexiones internas problemáticas.
¿QUE HACE?
Desde la introducción de la norma IEC 60076-18 (Edición 1.0) en 2012, el método de análisis de respuesta en barrido de frecuencia (SFRA)  con el equipo E.L.M.1G-2 se ha convertido en una de las pruebas eléctricas más comunes para transformadores de potencia. Se trata de una prueba de diagnóstico de baja tensión no invasiva, que ofrece una completa información sobre el estado mecánico y eléctrico de la parte activa de los transformadores de potencia. Las sacudidas causadas por el transporte, la actividad sísmica, las fallas de alimentación eléctrica de la red, etc. pueden causar problemas en los devanados, los contactos o el núcleo del transformador. La medición SFRA con el equipo E.L.M.1G-2 ha resultado ser el método más sensible y eficaz para detectar tales defectos mecánicos y eléctricos. A diferencia de los métodos de diagnóstico tradicionales, el análisis SFRA con el equipo E.L.M.1G-2 no es sensible a las interferencias eléctricas externas que pueden limitar la comparabilidad y, en consecuencia, pueden conducir a una interpretación errónea de los resultados de las mediciones, para ello utiliza un filtro de banda de frecuencia extremadamente estrecho y cables especiales con doble apantallamiento.
Los transformadores de potencia pueden considerarse una compleja red eléctrica de capacitancias, inductancias y resistencias. Cada red eléctrica tiene su exclusiva respuesta en frecuencia.
Funciona inyectando una tensión de excitación sinusoidal con una frecuencia continuamente creciente en un extremo del devanado del transformador y se mide la señal de retorno de respuesta en el otro extremo. La comparación de las señales de entrada y salida genera una respuesta en frecuencia exclusiva que puede considerarse como la huella digital de transformador.
Los cambios, el movimiento o la deformación de los componentes internos producen cambios en esta función de transferencia y pueden identificarse mediante la comparación de las distintas trazas de cada fase del transformador.
Ningún otro método es tan sensible a las deformaciones mecánicas de la parte activa de los transformadores de potencia como el análisis SFRA con el equipo E.L.M.1G-2.
